Anlægsguide

Statisk radiatoranlæg

med differenstrykregulering

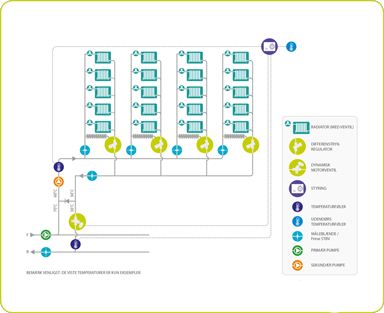

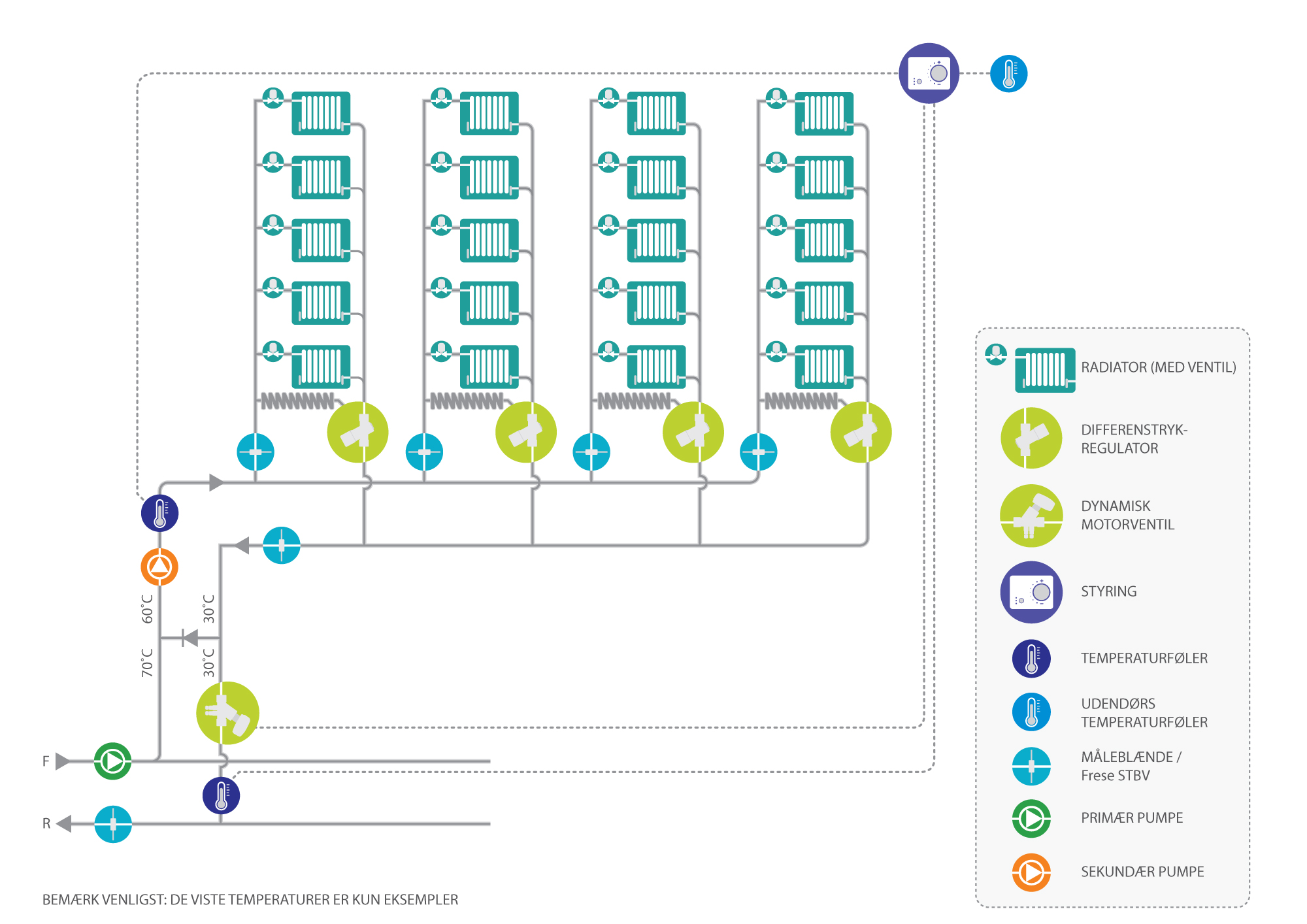

Funktion

Rumtemperaturen reguleres af radiatorventilen på hver radiator. Anlæggets balance varetages af forindstillingen af radiatorventilerne sammen med det forindstillede differenstryk, som reguleres af Frese PV Compact.

Frese PV Compact, der regulerer differenstrykket på hver stigestreng, forhindrer støj i anlægget og giver radiatorventilerne mulighed for at regulere og lukke, når det er nødvendigt.

Blandesløjfen regulerer indgangstemperaturen til radiatorkredsen.

Flowet i de individuelle stigestrenge kan justeres af Frese PV Compact differenstrykregulatoren og kontrolleres på en måleblænde / Frese STBV på hver streng.

Fordele

Forhindrer støj i anlægget.
Giver god modulering for radiatorventilerne.
Alle stigestrenge har et defineret differenstryk.
Med den korrekte forindstilling af radiatorventilen reguleres flowet i hver del af anlægget.
Økonomisk løsning

Overvejelser

Hvis radiatorventilerne ikke er forindstillede, eller de ikke er indstillet korrekt, vil flowet i anlægget ikke være afbalanceret.
Tidskrævende indregulering grundet nødvendig flowmåling på hver stigestreng.
Der kan installeres en måleblænde, hvis ekstra flowkontrol er påkrævet.
