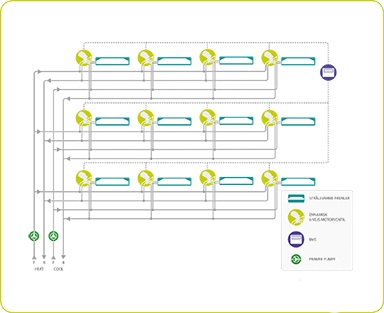

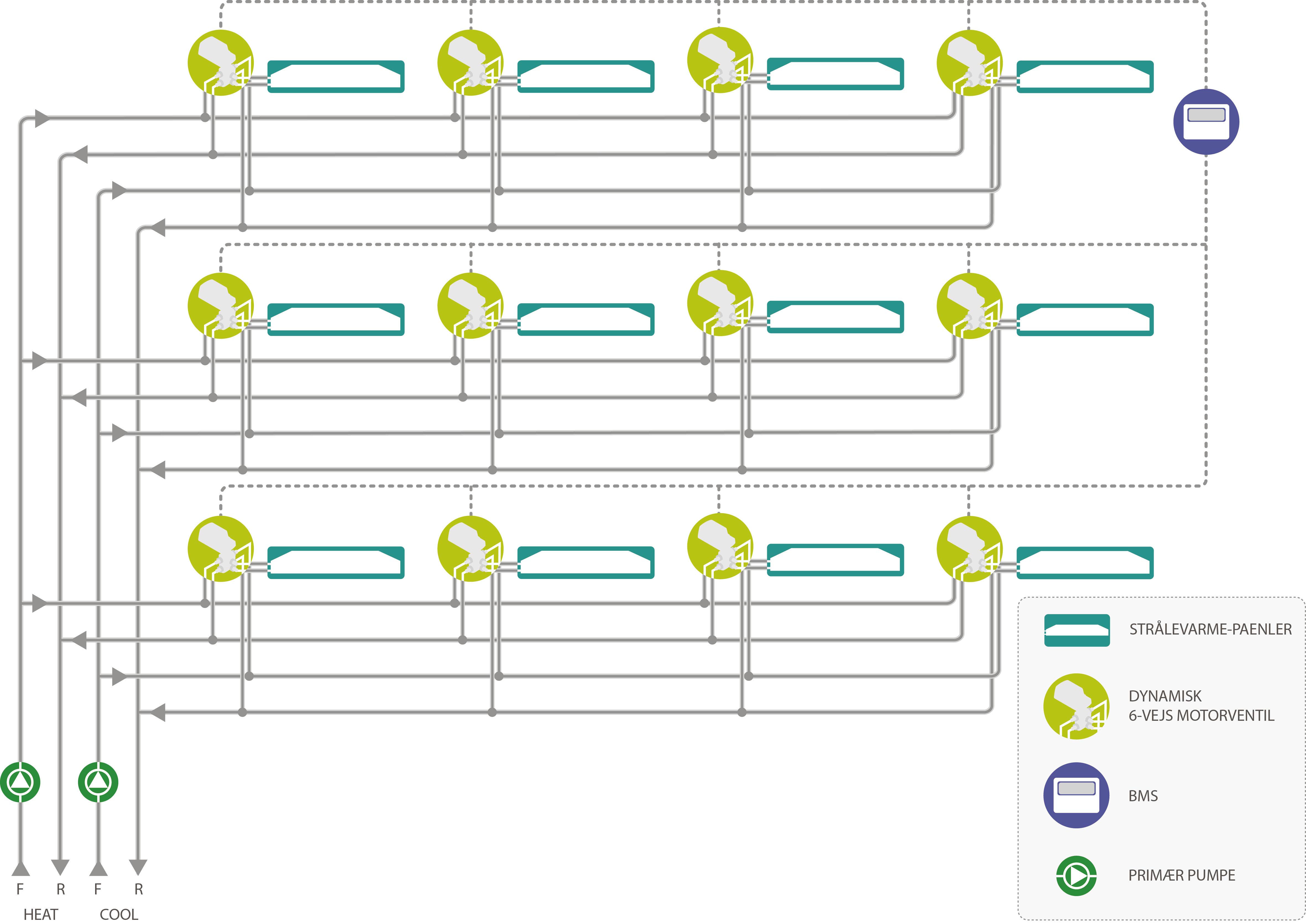

Køle/varme-paneler - COMBIFLOW
4-rørs varme og køling
Funktion
Den dynamiske 6-vejsventil (PICV) anvendes i systemer med 4 rør med en enkelt terminalenhed til både køling og opvarmning. Rumtemperaturen styres af CTS-anlægget, der er forbundet med aktuatoren til 6-vejs-PICV’en. Skiftet fra køling til opvarmning og modulering kan enten ske digitalt via Modbus og BACnet eller analogt via 0-10 V eller 4-20 mA.
Fordele
- 6-vejs-PICV’en styrer både køling og opvarmning via én enkelt ventil og sikrer balancering af flowet og eliminerer brugen af statiske balanceringsventiler og differenstrykregulatorer.
- Enkel installation med kun én 6-vejs-PICV og én aktuator.
- Lavt samlet tryktab i systemet takket være én enkelt ventil med høj Kv-værdi.
- Flowet til både opvarmning og køling indstilles uafhængigt af hinanden af aktuatoren, uden brug for måling med manometer.
- Differenstrykket skal kun kontrolleres ved 6-vejs-PICV’en, der er placeret ved indekspunktet eller for enden af hver gren.
Overvejelser
- Indeksventilen vil i anvendelser som denne med identisk design og spoleydelse være den ventil, der er længst væk fra pumpen, men den kan sidde et andet sted i andre installationer.
- I teorien er målenipler kun nødvendige på den 6-vejs-PICV, der fungerer som indeksventil, men af hensyn til idriftsættelse og diagnosticering kan det være nyttigt at have målenipler på hver enkelt ventil.
