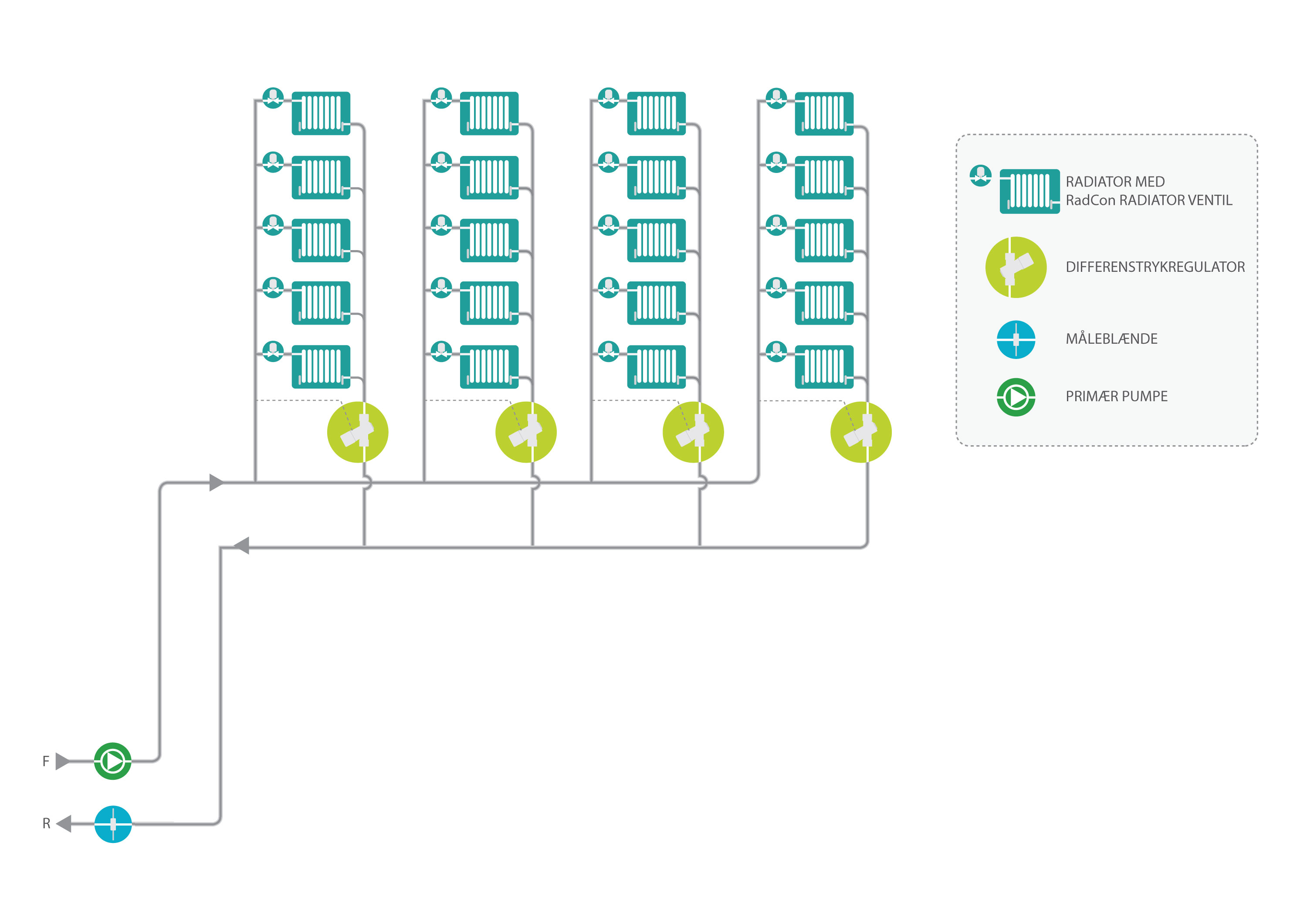

Dynamisk radiatorsystem
2-strengs, DP over 70 kPa med diff.trykregulator
![](/media/9bd05d19-e83c-4ad2-bf77-74d1804e2631/KOgxbg/HVAC%20Valves/Applications/Drawings%20-%20Content%20Column/DK/DK-Radiator-med-RadCon-ventiler-2-strengs-over-70-kPa.png)
Funktion
Rumtemperaturen styres af radiatorventilen på hver enkelt radiator. Balancen i systemet styres af indstillingen af flowet på de dynamiske radiatorventiler.
En differenstrykregulator, der styrer differenstrykket ved hvert stigrør, begrænser DP til mellem 15-70 kPa, som er DP-området for de dynamiske radiatorventiler.
Flowet i de enkelte stigestrenge begrænses automatisk og afbalanceres af de dynamiske radiatorventiler, uanset udefrakommende variationer i trykket.
Fordele
- Direkte flowindstilling på hver enkelt radiator.
- Sikrer fuld balance og flowbegrænsning i systemet.
- Sørger for optimal modulering for radiatorventilerne.
- I alle sektioner er et bestemt DP tilgængeligt.
- Med den korrekte dynamiske flowindstilling for radiatorventilerne kontrolleres flowet i alle dele af systemet.
Betingelser
- Designtrykket, der er tilgængeligt ved de dynamiske radiatorventiler, skal være inden for 15-70 kPa.
