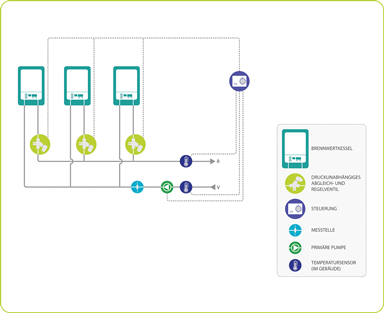

Brennwertkessel
mit PICV-Steuerung
Funktion
Die vollregulierenden Kessel sind mit der Steuerung verbunden, die den Durchfluss durch jeden Boiler durch das PICV kontrolliert.
Die Steuerung misst die Eingangs- und Ausgangstemperatur, um das DeltaT zu maximieren, und reguliert die drehzahlgeregelte Pumpe, um den erforderlichen Pumpdruck aufrechtzuerhalten.
Für eine optimale Boilereffizienz wird die Verwendung von entweder einer Kaskade oder einer abgestimmten Verrohrung empfohlen.
Vorteile
- Das PICV sichert den Abgleich des Volumenstroms und umgeht die Nutzung der beiden statischen Abgleichventile und Differenzdruckregelventile.
- Einfache Anwendung, da nur ein PICV erforderlich ist und keine zusätzlichen Druck- oder Durchflussregelventile benötigt werden.
- Ein niedriger Verlust des Gesamtdrucks im System aufgrund einer einfachen Konzeption.
- Der Volumenstrom kann direkt am PICV eingestellt werden, ohne ein Manometer oder eine Inbetriebsetzungseinheit einsetzen zu müssen.
- Der Differenzdruck muss nur am PICV kontrolliert werden, um den erforderlichen Pumpendruck einzustellen.
Anmerkungen
- Eine Messstelle kann an der Hauptleitung angebracht werden, wenn ein zusätzlicher Volumenstromnachweis seitens der MSR erforderlich ist.
